ステンレス鋼編組PTFEホースとは？
ステンレス鋼編組PTFEホースは、PTFEの非粘着性とステンレス鋼の強度と柔軟性を組み合わせたホースの一種です。PTFE、またはポリテトラフルオロエチレンは、非粘着性と高温耐性で知られる合成フッ素樹脂です。一方、ステンレス鋼は強度、耐久性、柔軟性を提供します。これらの2つの素材を組み合わせることで、ステンレス鋼編組PTFEホースは、さまざまな産業用途に適した幅広い利点を提供します。
ステンレス鋼編組PTFEホースの仕組み
ステンレス鋼編組PTFEホースは、編組ステンレス鋼の外層に囲まれたPTFEインナーチューブを使用することで機能します。PTFEインナーチューブは、最小限の摩擦でホース内を材料が流れることができる非粘着性の表面を提供します。ステンレス鋼の外層は、PTFEインナーチューブを損傷から保護しながら、強度と柔軟性を提供します。これらの素材の組み合わせにより、優れた化学的および温度耐性を備えた、強力で柔軟なホースが実現します。
当社のステンレス鋼編組PTFEホースの構造：

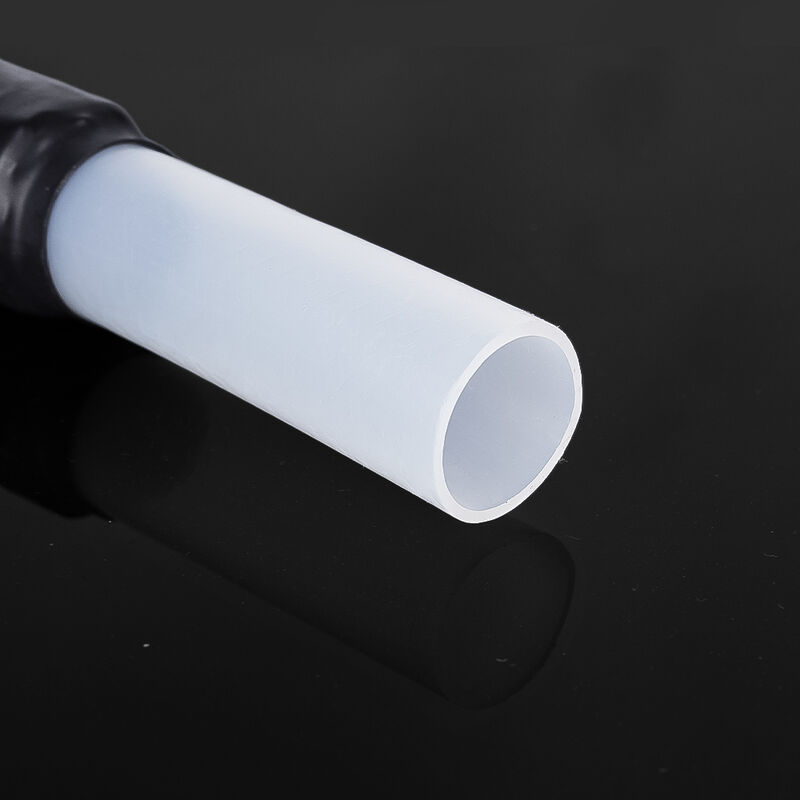

インナーチューブ：PTFE

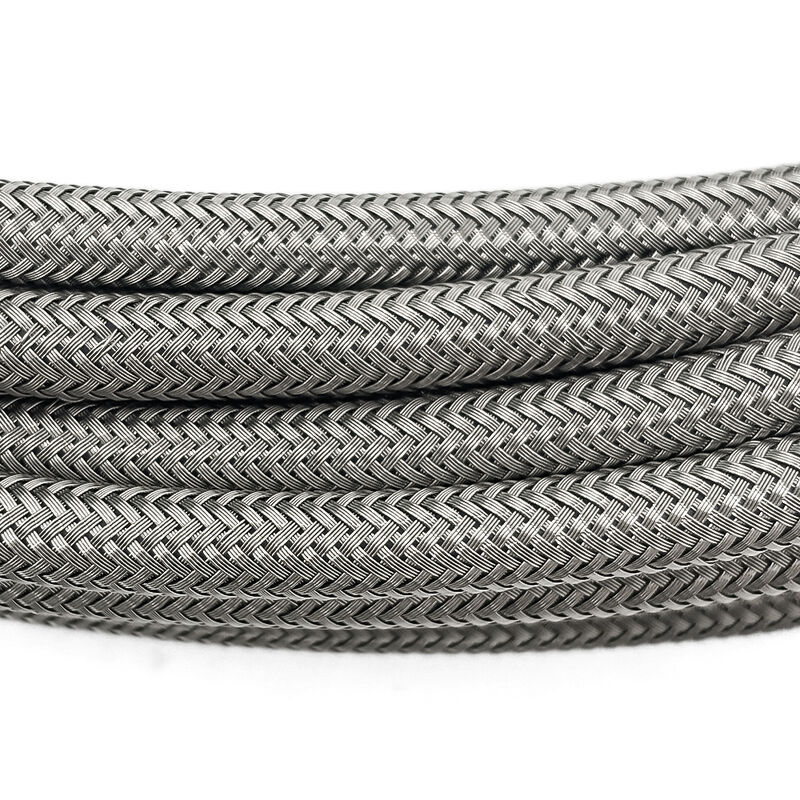

アウターチューブ： ステンレス鋼304ワイヤー編組
温度範囲： -65℃～+260℃
| いいえ | 仕様 | 内径 | 外径 | 厚さ | 使用圧力 | 破裂圧力 | 最小曲げ半径 |
| mm | mm | mm | bar | bar | mm | ||
| 1 | 1/8 | 3.5 | 6.6 | 1 | 320 | 988 | 51 |
| 2 | 3/16 | 4.8 | 7.6 | 0.85 | 242 | 726 | 75 |
| 3 | 1/4 | 6.4 | 9.2 | 0.85 | 210 | 653 | 81 |
| 4 | 5/16 | 8 | 11 | 0.85 | 188 | 587 | 92 |
| 5 | 3/8 | 9.7 | 12.8 | 0.85 | 185 | 556 | 131 |
| 6 | 1/2 | 12.7 | 15.9 | 1 | 106 | 461 | 182 |
| 7 | 5/8 | 16 | 19.2 | 1 | 90 | 382 | 211 |
| 8 | 3/4 | 19 | 22.7 | 1.2 | 78 | 269 | 338 |
| 9 | 7/8 | 22.2 | 26 | 1.2 | 60 | 195 | 421 |
| 10 | 1 | 25 | 29.3 | 1.5 | 40 | 153 | 539 |
| 11 | 2 | 50 | 55.6 | 2 | 30 | 120 | 1015 |

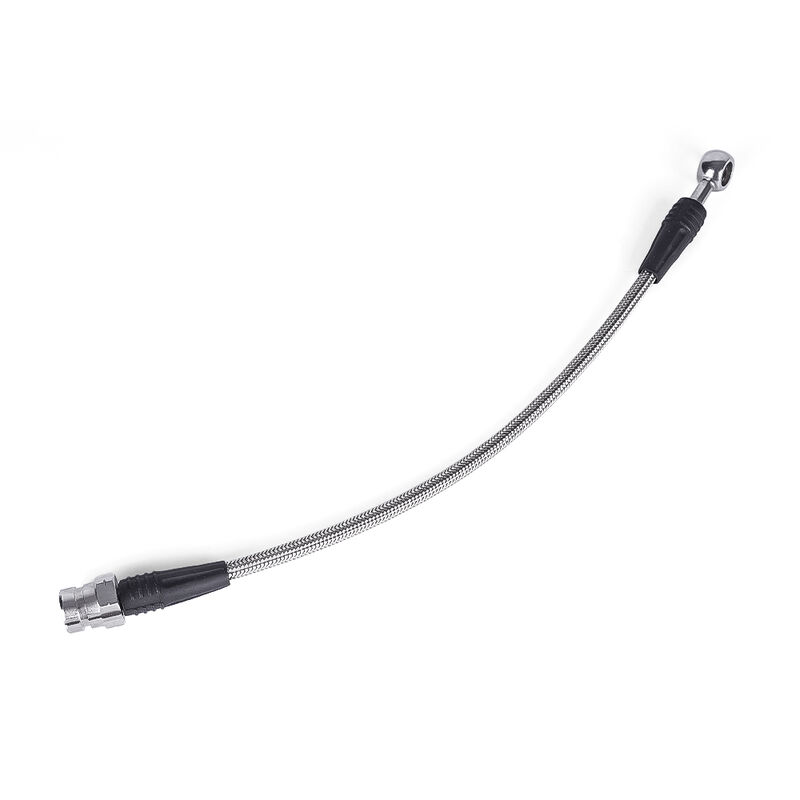

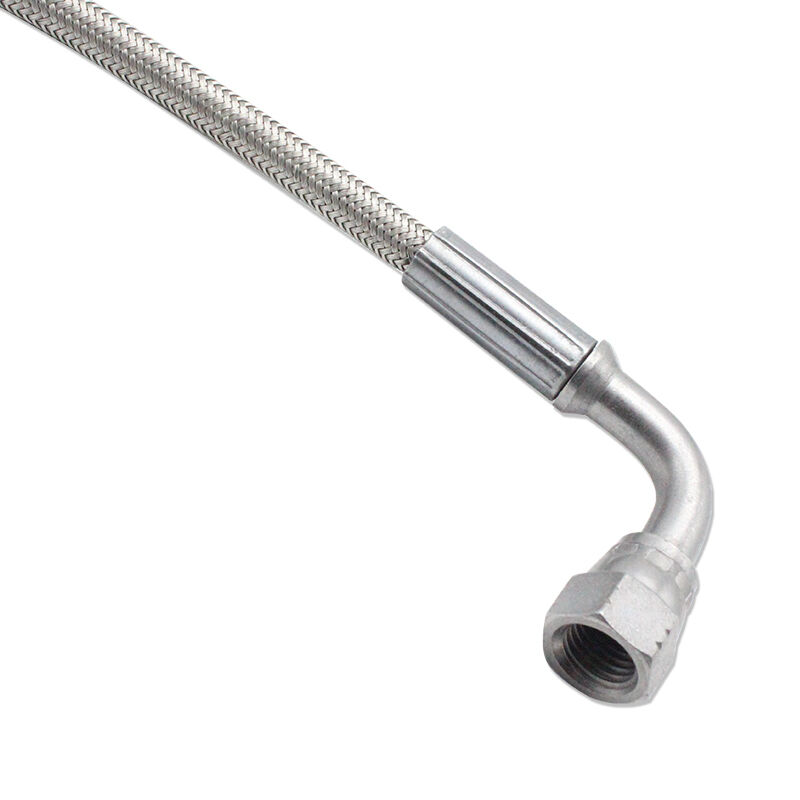

PTFEホースアセンブリ
工場でホースアセンブリをクリンプできます。
フェルール：00TF0
フィッティング：お客様のご要望に応じて。ほとんどのお客様はJICメスねじを使用しています。
材質1：亜鉛メッキ炭素鋼
材質2：ニッケル合金メッキ炭素鋼
材質3：SS304 / SS316
